Для того чтобы правильно выбрать петлю для установки на дверь и обеспечить ее эффективную работу, необходимо учитывать несколько факторов. Приведенные ниже рекомендации призваны выделить некоторые ключевые моменты, на которые следует обратить внимание, и объяснить некоторые принципы работы.
Вес и размеры двери определяют выбор петли.

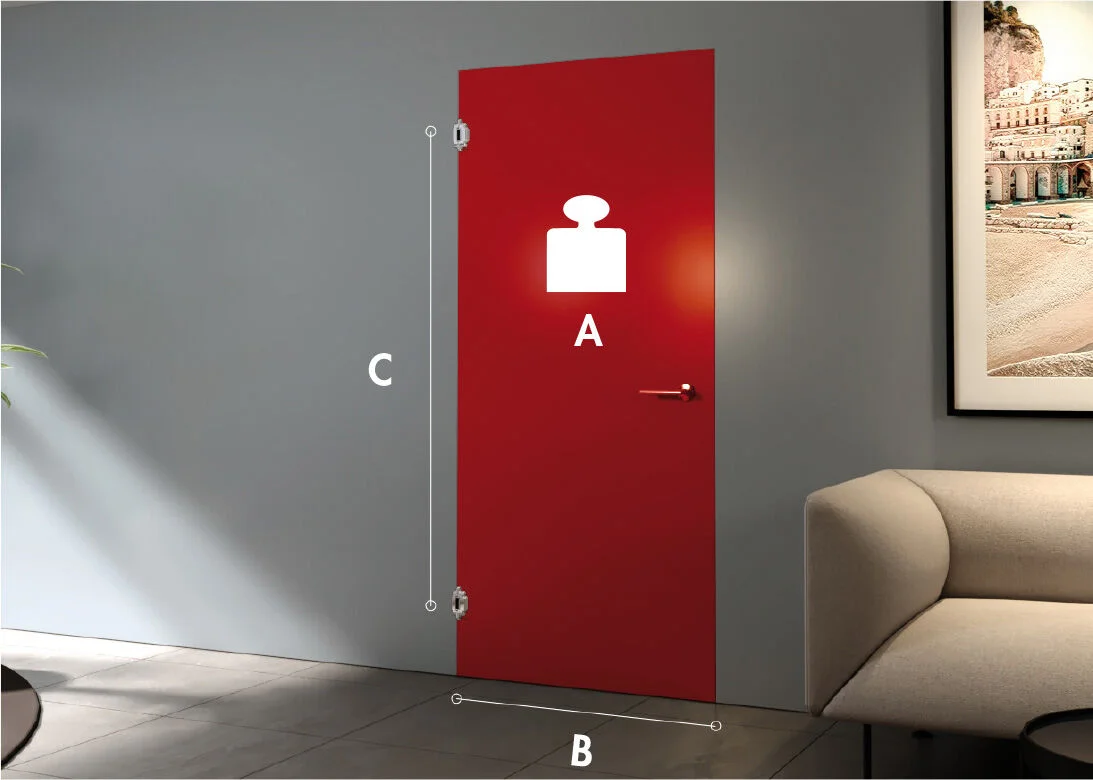

Нагрузка на рычаги петли возникает из-за:
• Вес двери [A]
• Ширина двери [B]
• Расстояние между петлями (пояснение на стр. 11) [C]
ВНИМАНИЕ:по мере увеличения веса, ширины двери или уменьшения расстояния между петлями, петля подвергается большей нагрузке.

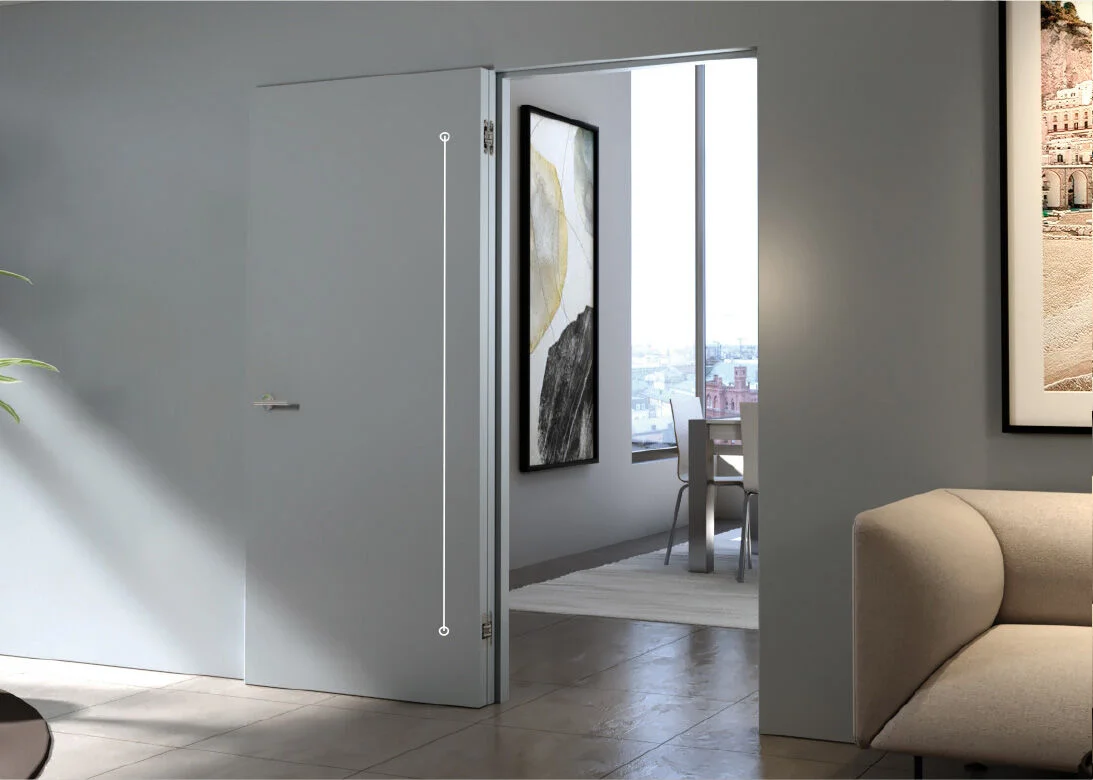

Мы определяем расстояние между петлями как расстояние между центром верхней петли и центром нижней петли, независимо от того, есть ли между ними другие петли.
ВНИМАНИЕ: pасстояние между петлями влияет на допустимую нагрузку на петли. Чем меньше расстояние между петлями, тем меньше допустимая нагрузка на петли.

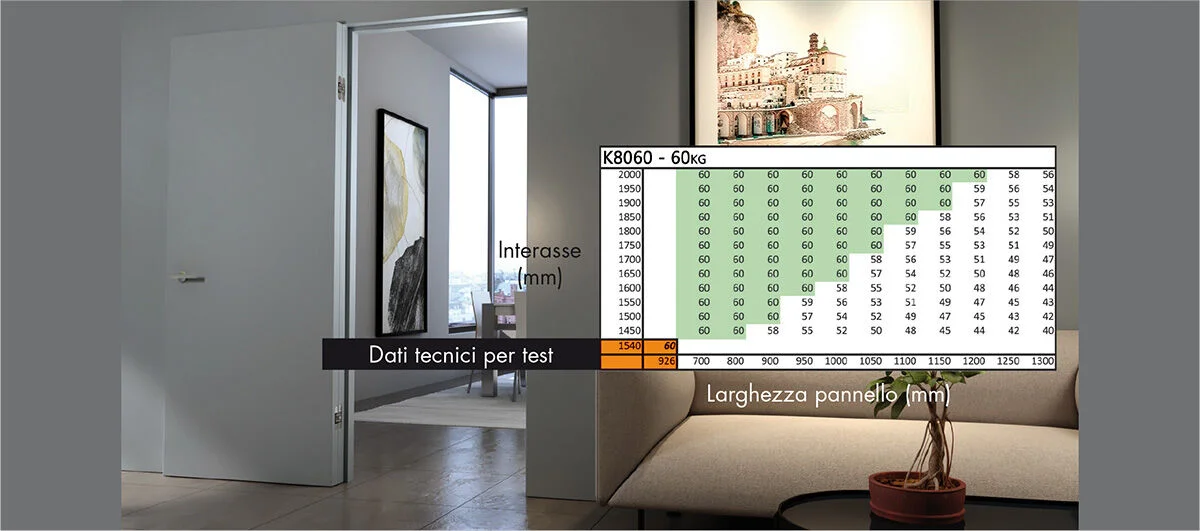

Это справочная таблица, которая определяет максимальную грузоподъемность петель в зависимости от ширины двери и расстояния между петлями.
ВНИМАНИЕ: для сохранения грузоподъемности может потребоваться увеличение расстояния между петлями, когда ширина дверногополотна больше испытанного размера двери.
Как читать таблицу грузоподъемности
Ось Y указывает расстояние между петлями, а ось X указывает ширину дверного полотна. Пересекая оси X и Y, получаем несущую способность петли.
Размеры, выделенные зеленым цветом в таблице ниже, указывают на комбинации, при которых петля сохраняет свои наилучшие характеристики. В данном случае грузоподъемность 60 кг с 2 петлями
Все петли Krona Koblenz тестируются на стендах проходящих ежегодную сертификацию IFT в соответствии со стандартом EAD 020001-01-0405. Данные, выделенные оранжевым цветом (расстояние между центрами петель, ширина дверного полотна и грузоподъемность), показывают параметры двери использованной во время теста.

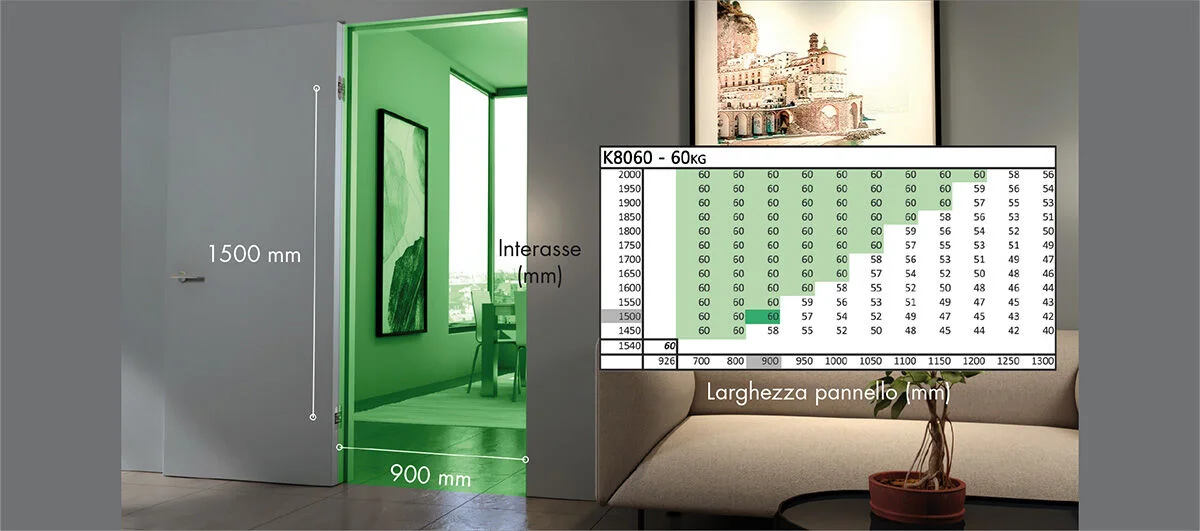

Результат испытаний с максимальными параметрамиПри установке 2-х петель K8060 в дверь высотой 2100 мм, шириной 900 мм и расстоянием между петлями 1500 мм будет достигнута грузоподъемность 60кг.

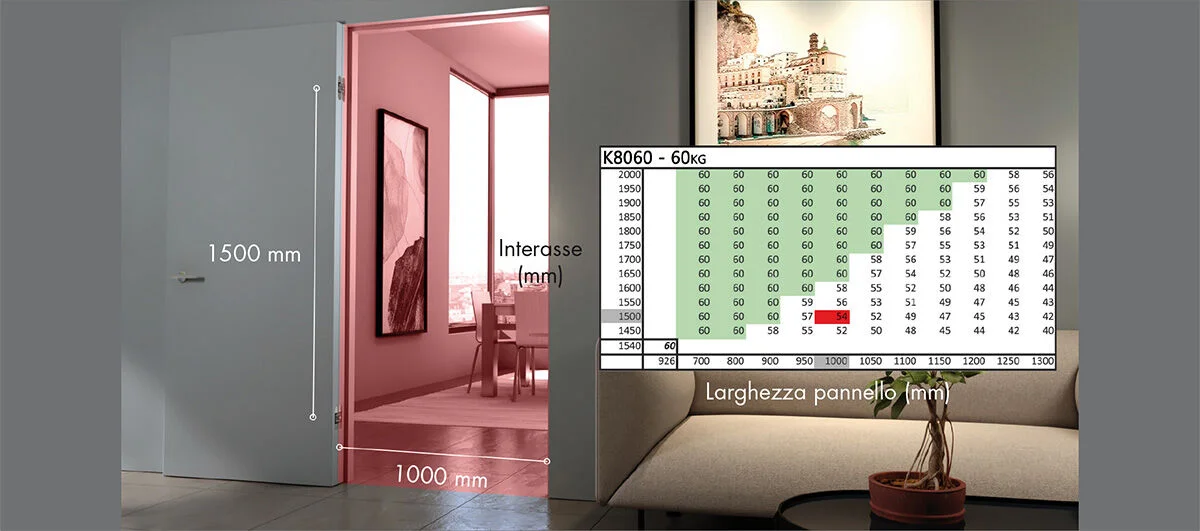

При увеличении ширины дверного полотна до 1000 мм (при неизменном расстоянии между петлями) нагрузочная способность петель снижается до 54кг.

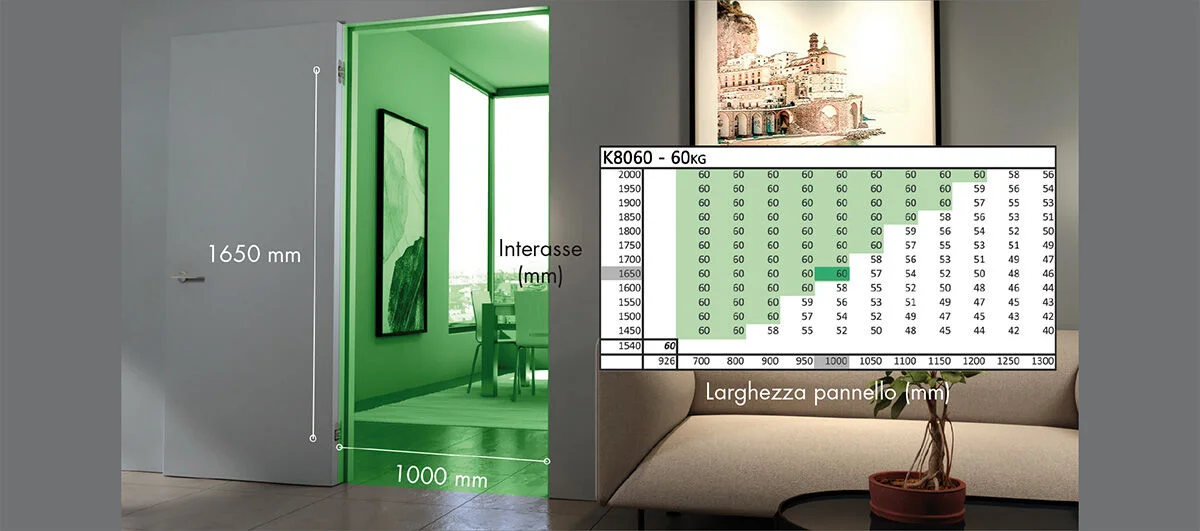

Чтобы снова получить грузоподъемность 60 кг при ширине дверного полотна 1000 мм, необходимо увеличить расстояние между петлями как минимум до 1650 мм.
ВНИМАНИЕ: Krona Koblenz всегда рекомендует увеличивать расстояние между петлями, чтобы дверь не провисала со временем и чтобы петли работали в лучших условиях.
Практические советы по установке 2, 3 или 4 петель.

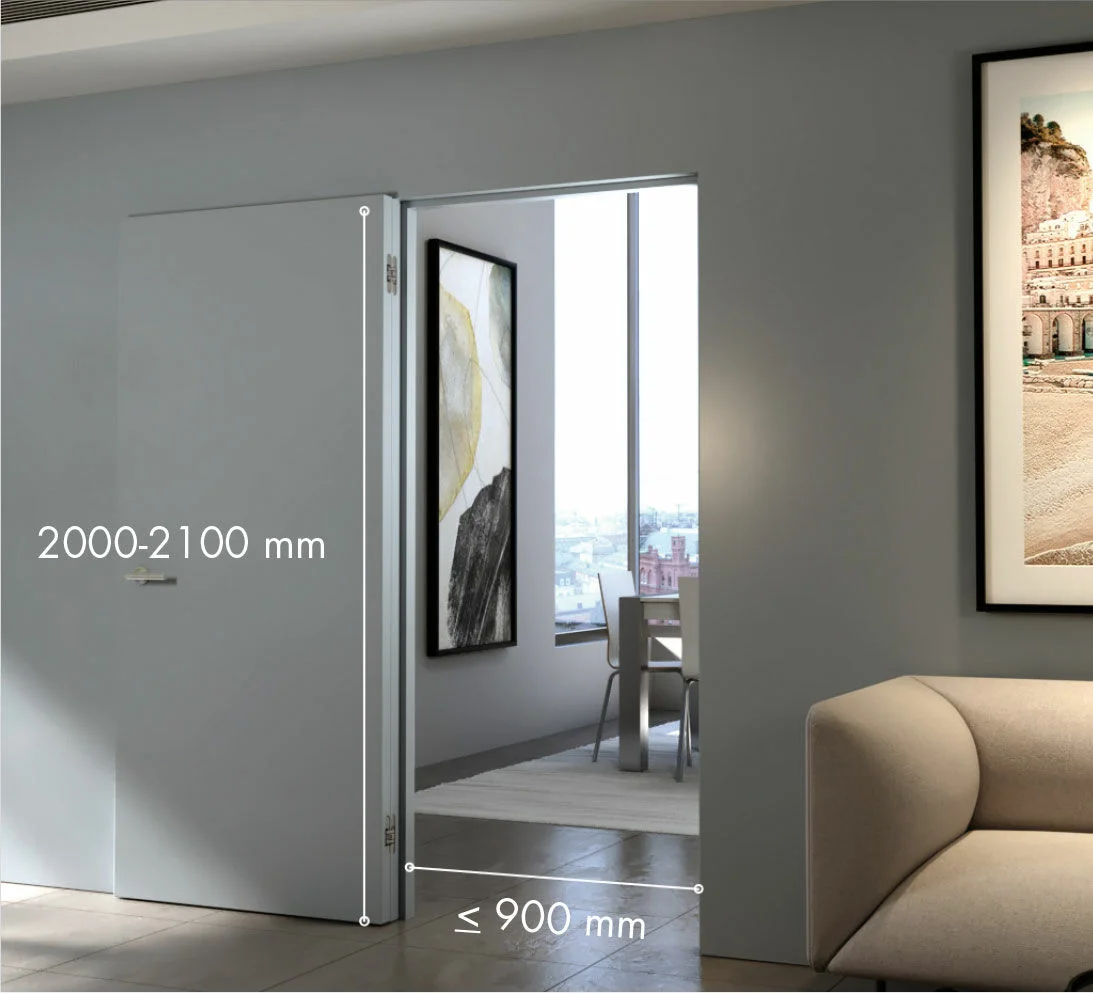

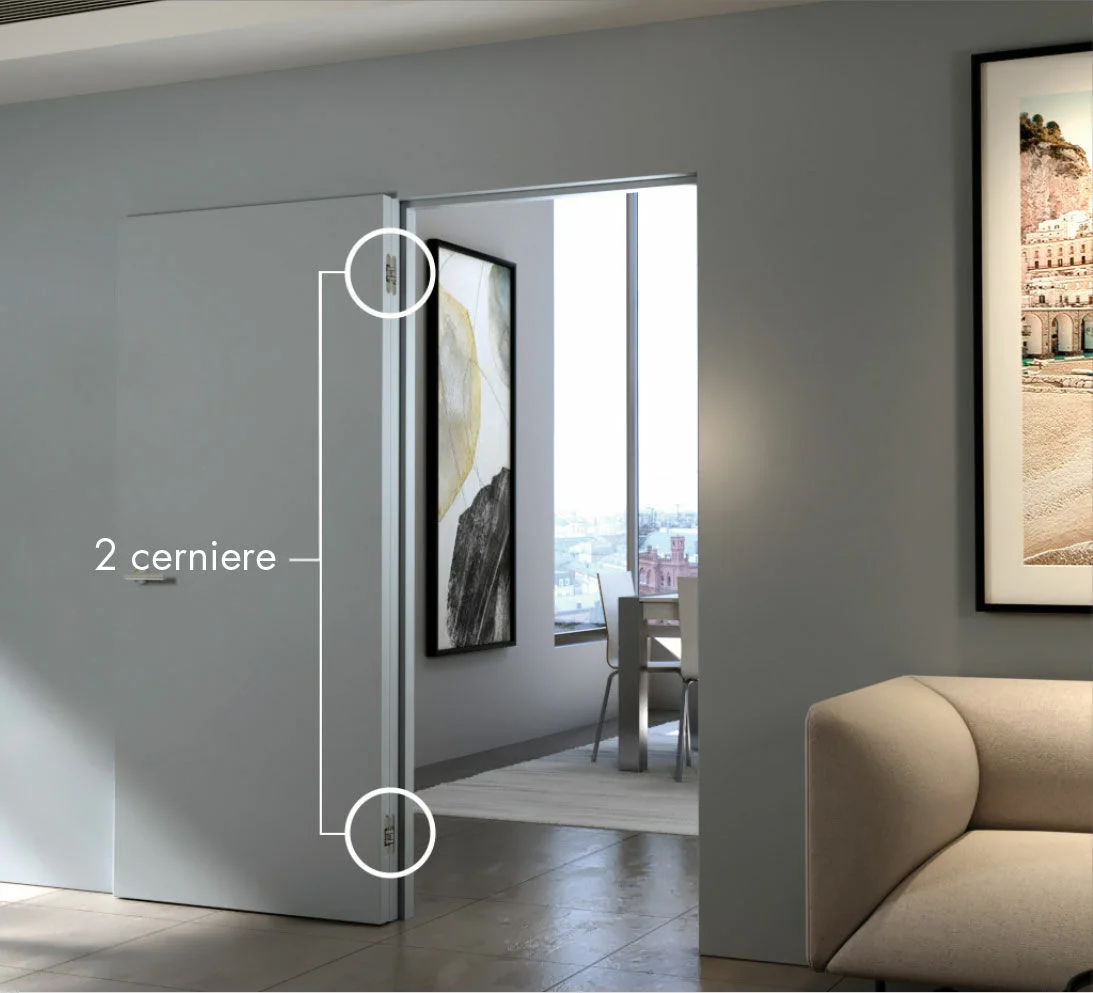

Для дверей высотой 2000-2100 мм и шириной до 900 мм рекомендуется установка 2-х петель.

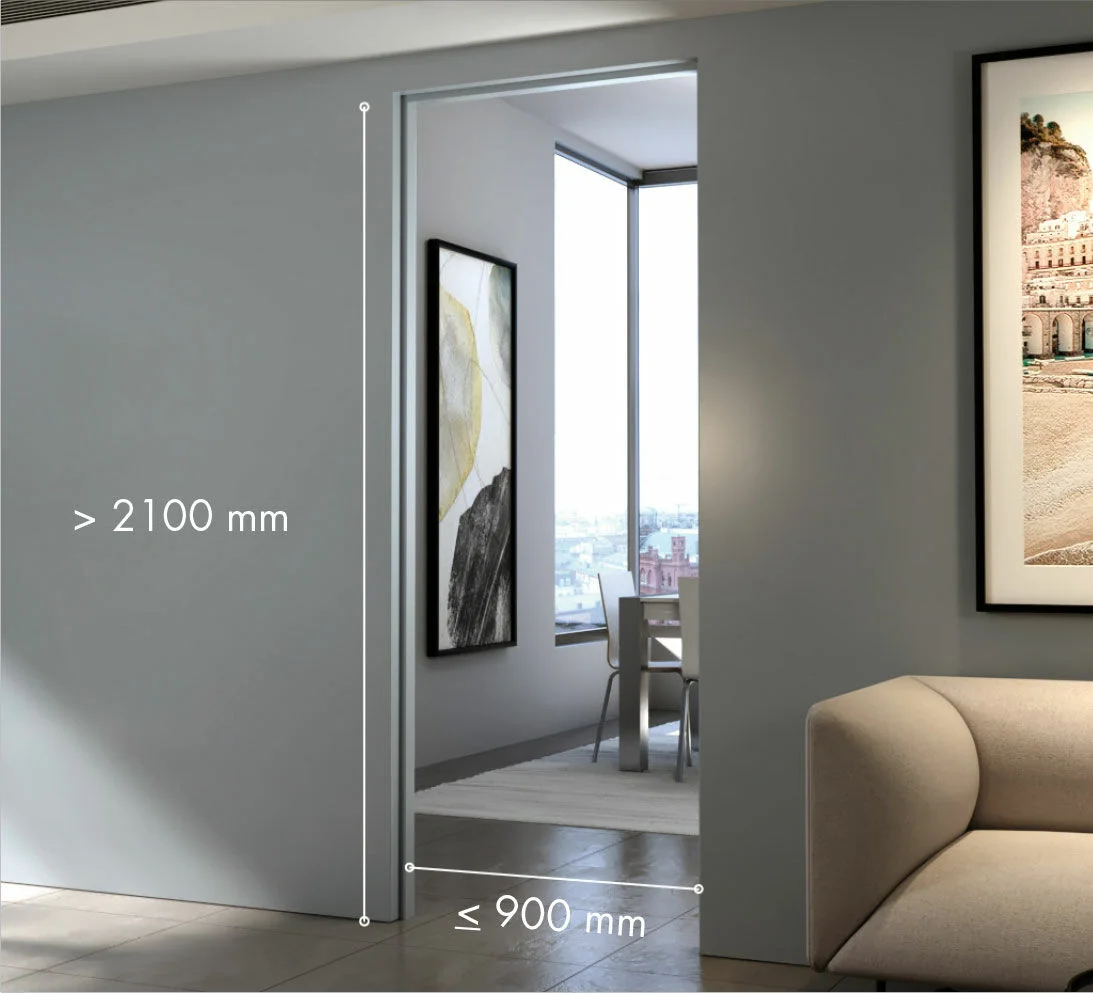

Установка 3-х петель рекомендуется в следующих случаях:
- двери выше 2100 мм
- двери для установки во влажной среде и с резкими перепадами температуры
- двери из тонких или легких материалов

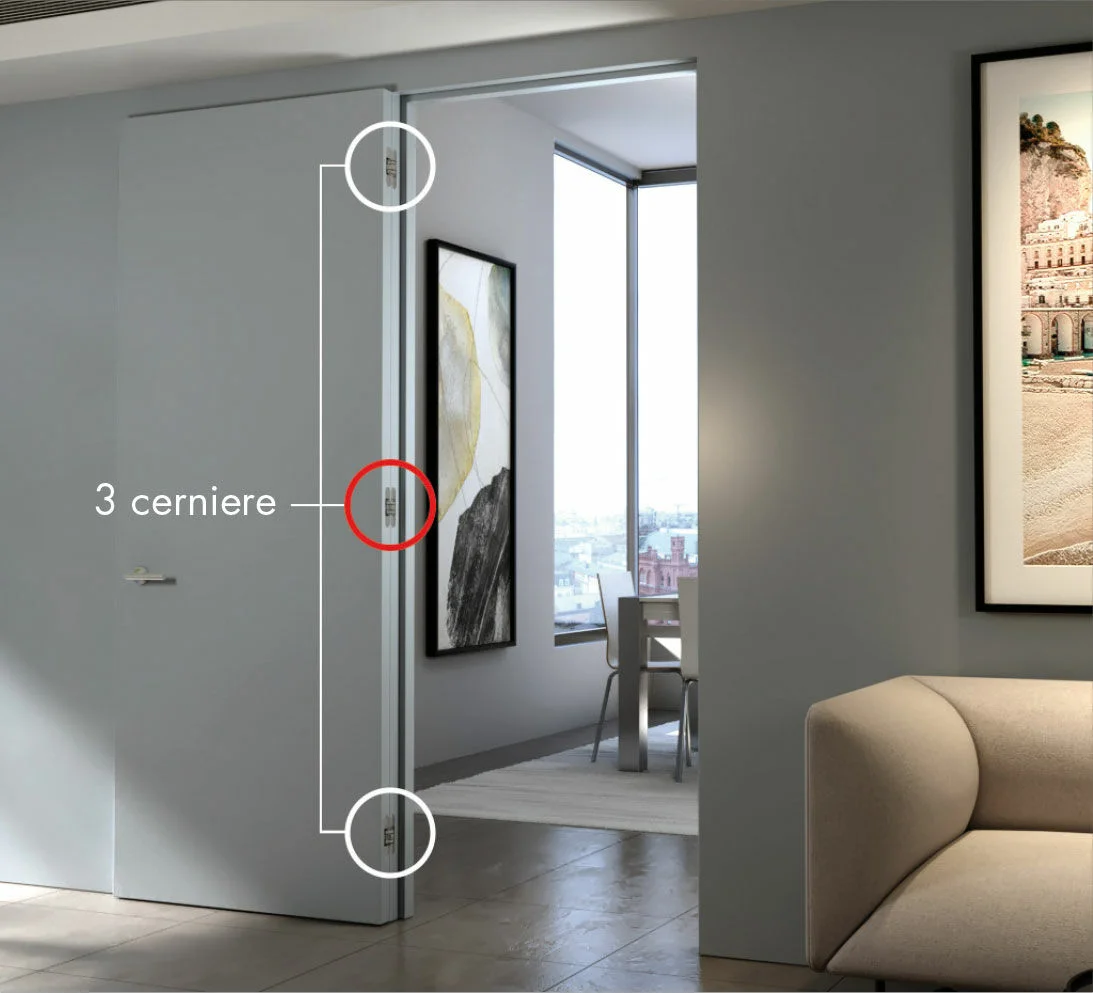

Третья петля, устанавливаемая по центру, помогает удерживать дверное полотно от выгибания.

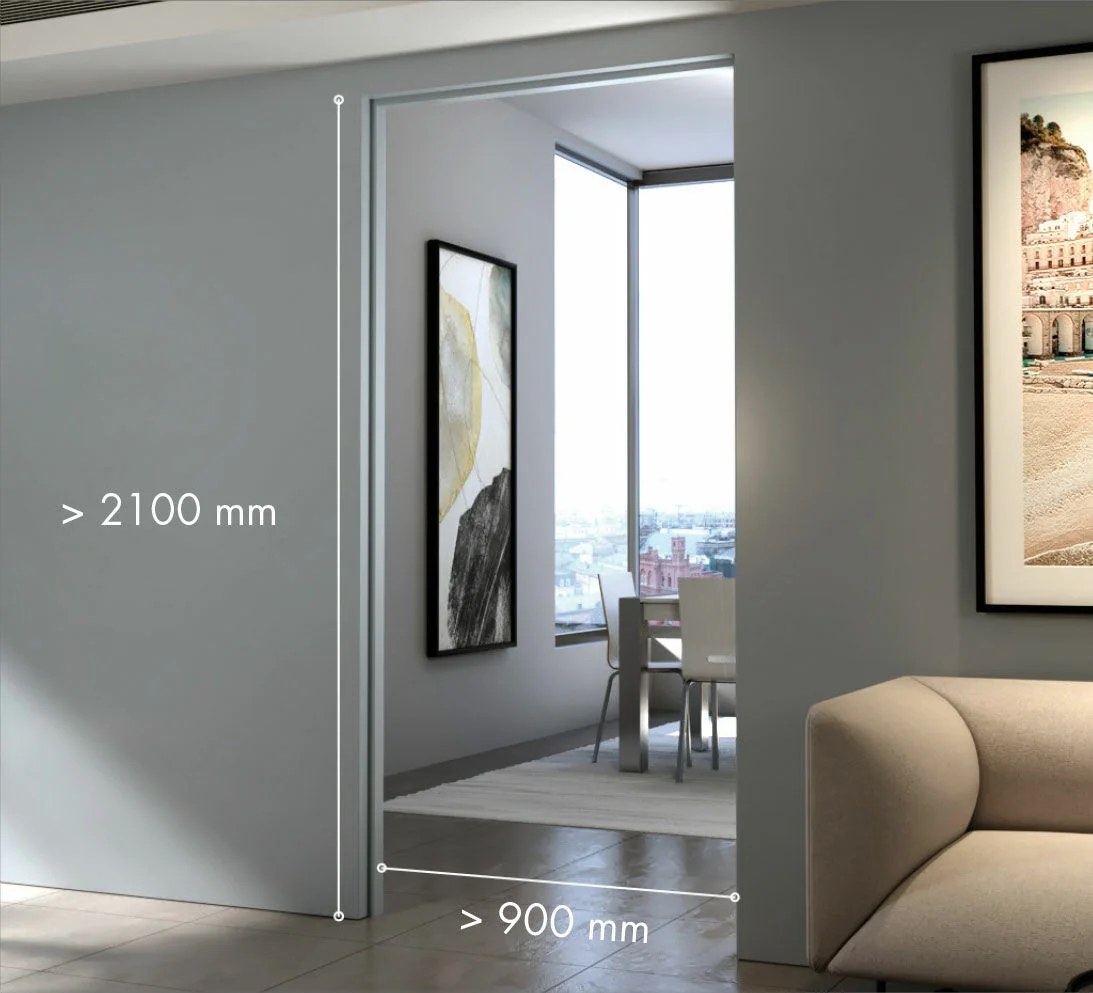

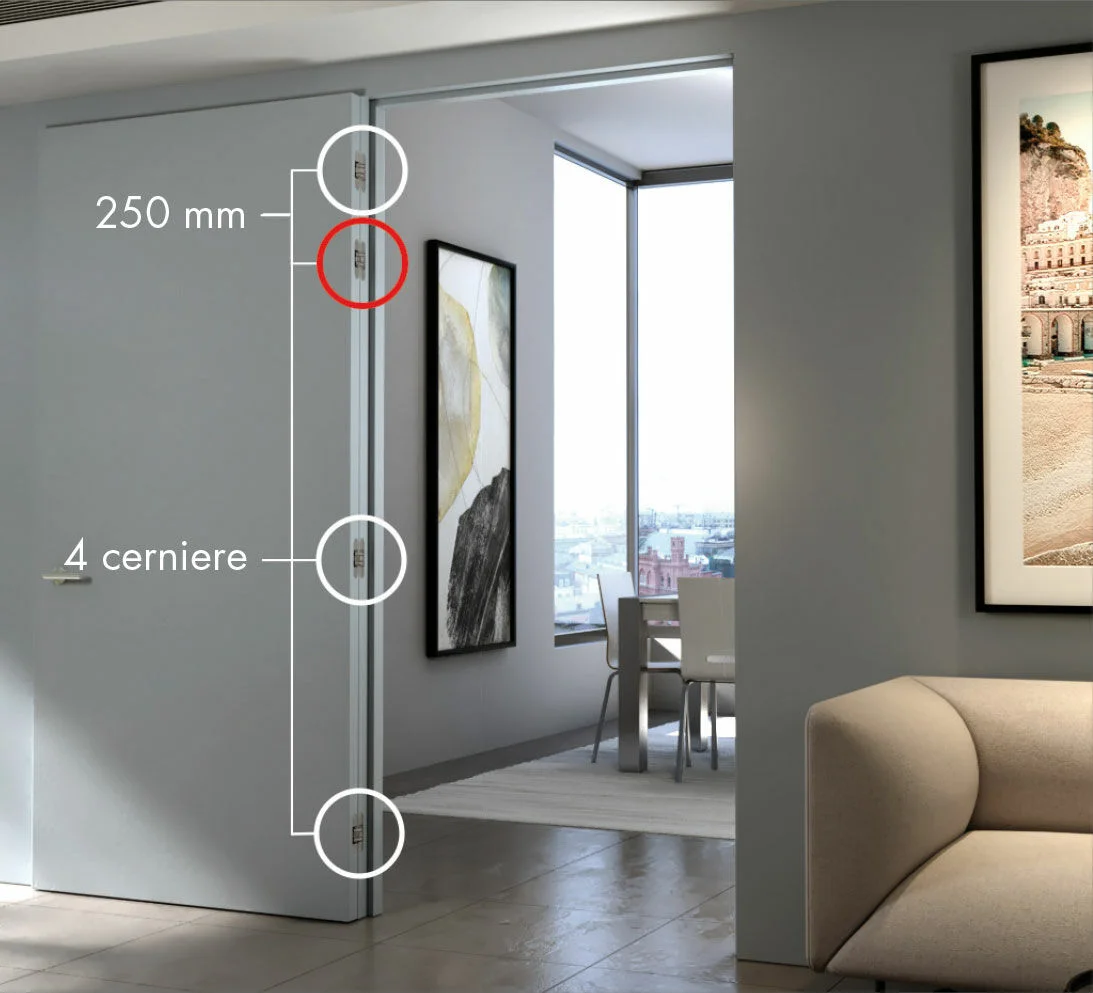

Для дверей высотой более 2100 мм и шириной более 900 мм которые эксплуатируются в местах повышенной проходимости (например, в школах, больницах или аэропортах) рекомендуется установка 4-х петель. Четвертая петля служит усилением для верхней и устанавливается на расстоянии 250 мм по центрам от верхней петли.
Аксессуары, которые мы устанавливаем на дверь, влияют как на производительность, так и на срок службы петель. Ниже приведены несколько примеров дверей с дополнительными аксессуарами и их расположение.

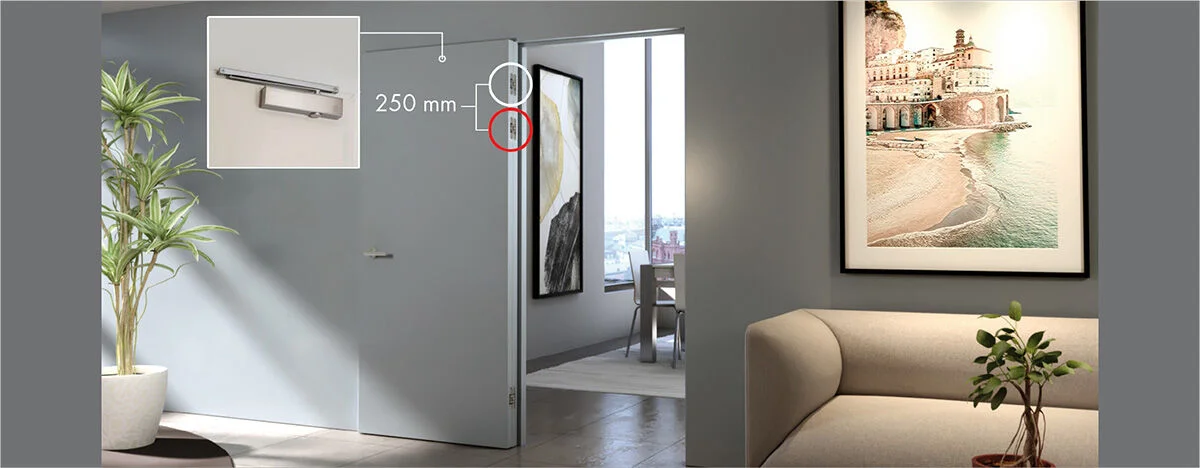

При наличии доводчика требуется 3 петли. Третья петля служит опорой для верхней и устанавливается на расстоянии 250 мм от верхней петли.
ВНИМАНИЕ: pекомендуемой регулировки усилия дверного доводчика должно быть достаточно, чтобы он корректно работал. Чрезмерное усилие дверного доводчика может нарушить работу петель. Кроме того, если установленный доводчик имеет функцию «встроенный ограничитель открывания*», ее необходимо отключить, чтобы обеспечить более длительный срок службы петель.
*Ограничитель открывания — это функция доводчика, которая позволяет ограничить открывание двери на угол, меньший, чем позволяет петля.

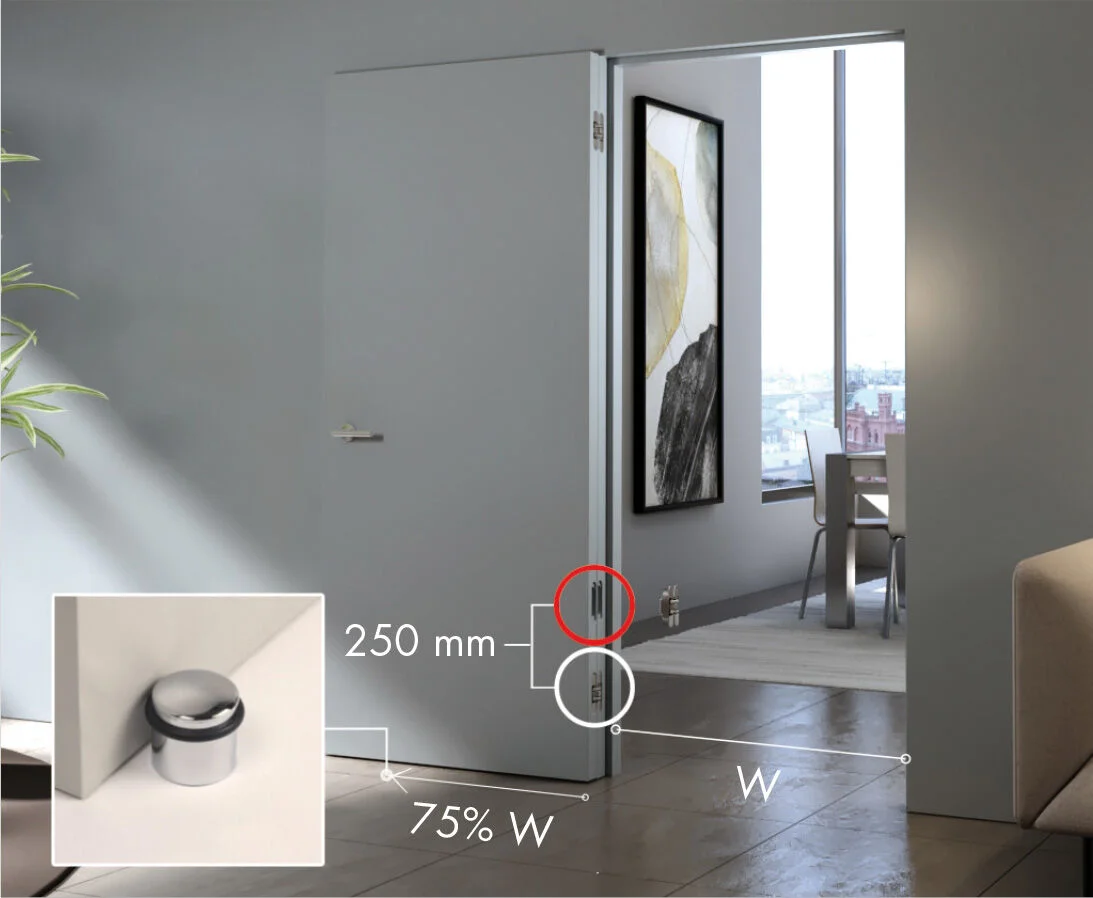

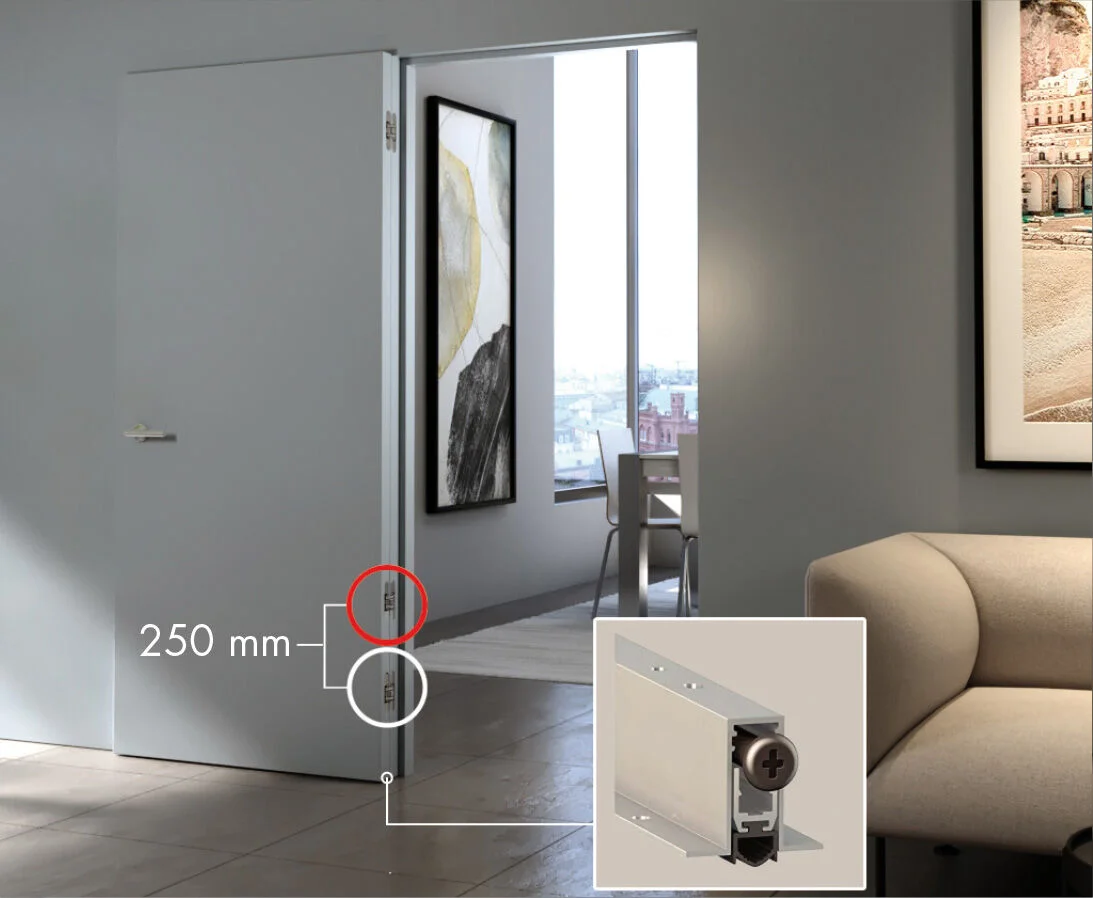

Для одного из этих аксессуаров требуется 3 петли. Третья петля служит опорой для нижней и устанавливается на расстоянии 250 мм от нижней петли.
ВНИМАНИЕ: oграничитель открывания двери должен быть установлен как можно дальше от оси вращения двери. Мы рекомендуем установку на расстоянии примерно 75% от ширины двери в направлении замка.
ВНИМАНИЕ:pекомендуемой регулировки усилия автоматического порога должно быть достаточно, чтобы он корректно работал. Чрезмерное усилие автоматического порога может нарушить работу петель.
Следует учитывать 2 типа помещений для установки дверей: общественные и частные.
В зданиях с повышенной проходимостью высокая интенсивность работы дверей. Даже если вес двери этого не требует,используйте петли с более высокими характеристиками несущей способности.
Для обеспечения правильной работы петли необходимо тщательно оценить все детали двери и рамы, на которую она будет устанавливаться.
См. наш справочник "Предупреждения и рекомендации".
Ссылка:https://kronakoblenz.ru/shkola-produkta/preduprezhdeniya-i-rekomendatsii
Как вы думаете, могут ли скрытые петли стать решением для вашего проекта? Скрыте петли
