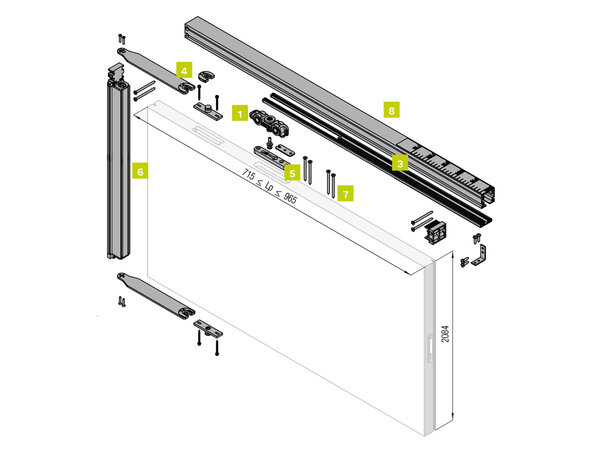

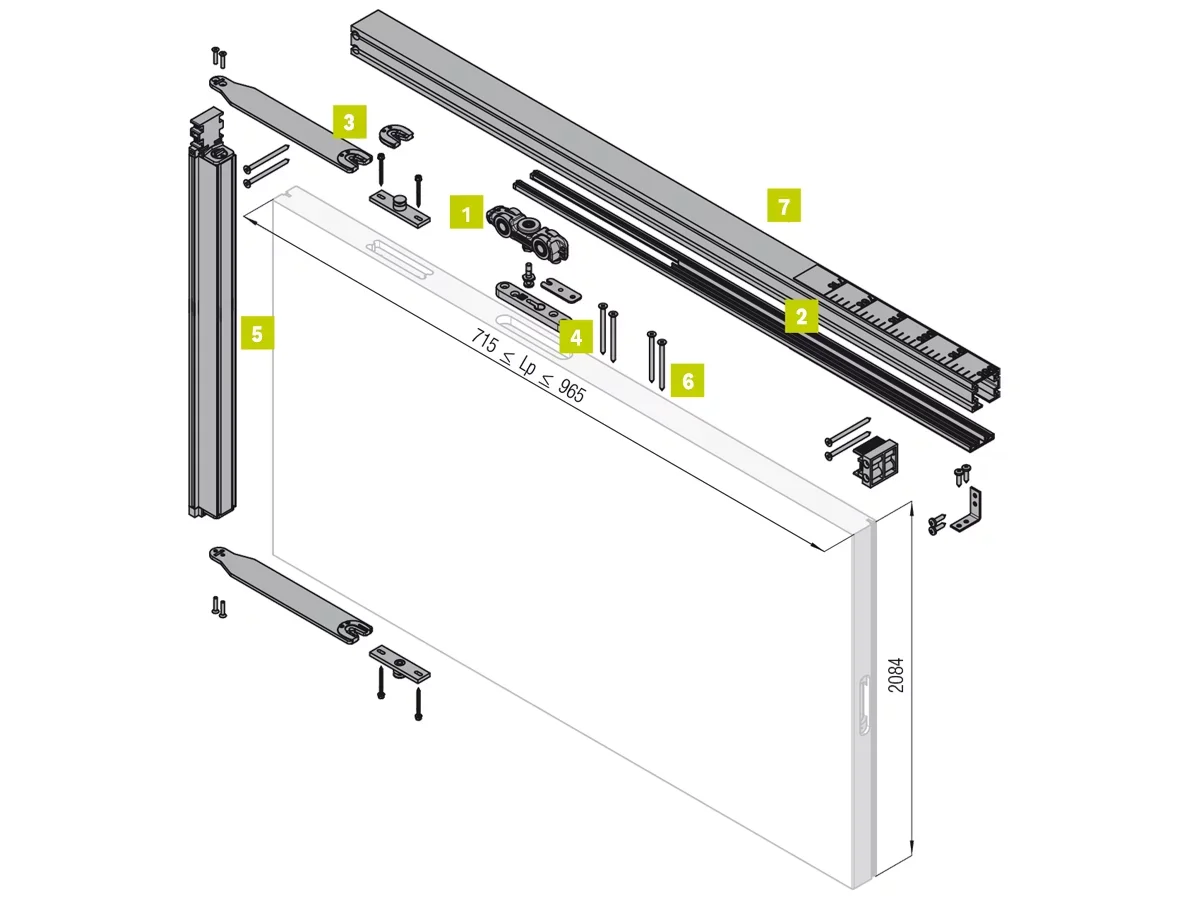

| Компоненты | Количество | Изображение |
|---|
| Базовая каретка SwingLife | 1 шт | 1 |
| Магнит с поддержкой | 2 шт | 2 |
| Колпачок | 1 шт | 3 |
| Поворотный рычаг | 2 шт | 4 |
| Металлический кронштейн для крепления полотна | 2 шт | 5 |
| Ось | 1 шт | 6 |
| Шурупы и другие крепежные детали | 1 шт | 7 |
| трек | 1 шт | 8 |
Как выбрать набор
SwinfLife Universal состоит из набора с фиксированной высотой и шириной под размер.
Узнай, что такое ширина и высота полотна, ширина и высота прохода и ширина и высота проема, кликнув на эту ссылку:
Ширина и высота полотна
| Ширина полотна (Lp) | Высота полотна (Hp) | Арт. |
| From 715мм to 965мм | 2034 мм | 98 2034 0ABS A |
| From 715мм to 965мм | 2084 мм | 98 2084 0ABS A |
| From 715мм to 965мм | 2384 мм | 98 2384 0ABS A |
Ширина и высота прохода
| | Можно отрезать под необходимый размер в указанном диапазоне. Рассчитано для толщины полотна 50 мм. При меньшей толщине заданная ширина прохода будет больше. Посмотрите инструкции внизу страницы,чтобы сопоставить размеры. |
| Полезная ширина прохода (Lup)* | Полезная высота прохода (Hup) | Арт. |
| From 673мм to 923мм | 2051 мм | 98 2034 0ABS A |
| From 673мм to 923мм | 2101 мм | 98 2084 0ABS A |
| From 673мм to 923мм | 2401 мм | 98 2384 0ABS A |

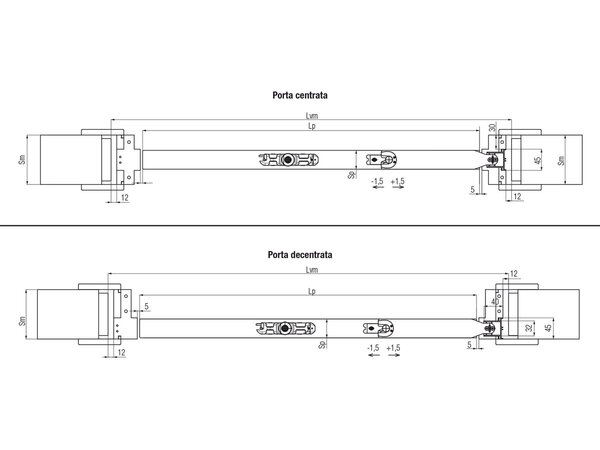

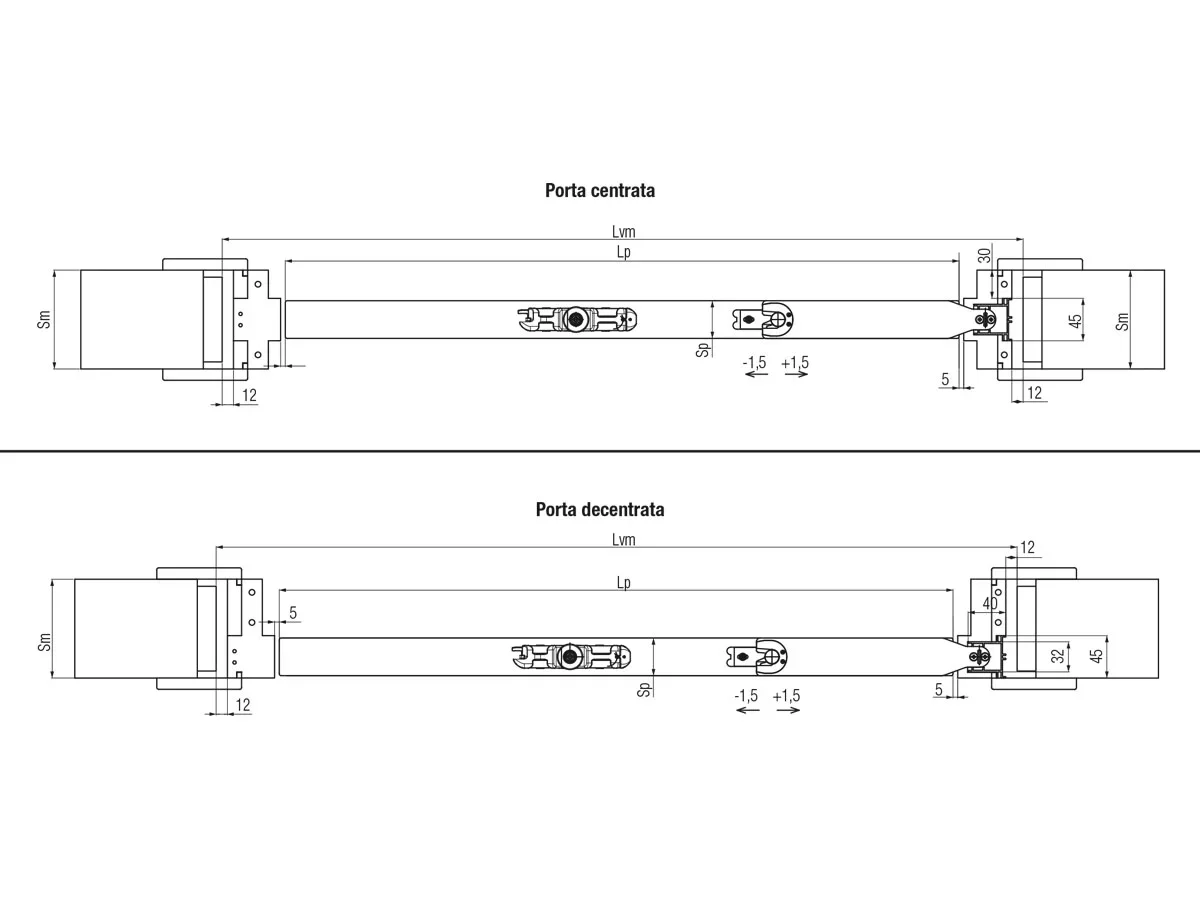

Ширина и высота проема (Внутри подрамника)
| | Можно отрезать под необходимый размер в указанном диапазоне. Посмотрите инструкции внизу страницы,чтобы сопоставить размеры. |
| Ширина стенного проема (Lvm) | Высота стенного проема (Hvm) | Арт. |
| From 850мм to 1100мм | 2100 мм | 98 2034 0ABS A |
| From 850мм to 1100мм | 2150 мм | 98 2084 0ABS A |
| From 850мм to 1100мм | 2450 мм | 98 2384 0ABS A |
Аксессуары
| Компоненты | Арт. |
| Черная щетка | 9700 6N |
| Серебряная прокладка | 9700 8G |
| Черная прокладка | 9700 8N |
| Плавный доводчик (односторонний ABS) 80 кг | 9700 9 |
| Плавный доводчик (односторонний ABS) 80 кг | 9700 10 |
Запасные части
| | |
| Компоненты | Количество | Арт. |
|---|
| Набор деталей из пластика | 1 шт | 9700 1 |
| Набор винтов | 1 шт | 9700 2 |
| Основной ролик SwingLife | 1 шт | 9700 3 |
| Суппорт и поршень | 1 шт | 9700 4 |
| Набор магнитов | 1 шт | 9700 5 |
| Колпачок(серебряный) | 1 шт | 9700 7 A |
| Колпачок (черная) | 1 шт | 9700 7 N |
| Набор кронштейны вращения Lp>965 | 1 шт | 9700 13 L |
| Набор кронштейны вращения 715<Lp<965 | 1 шт | 9700 13 M |
| Набор кронштейны вращения Lp<715 | 1 шт | 9700 13 S |
| Металлические пластины для установки панели | 1 шт | 9700 14 |
